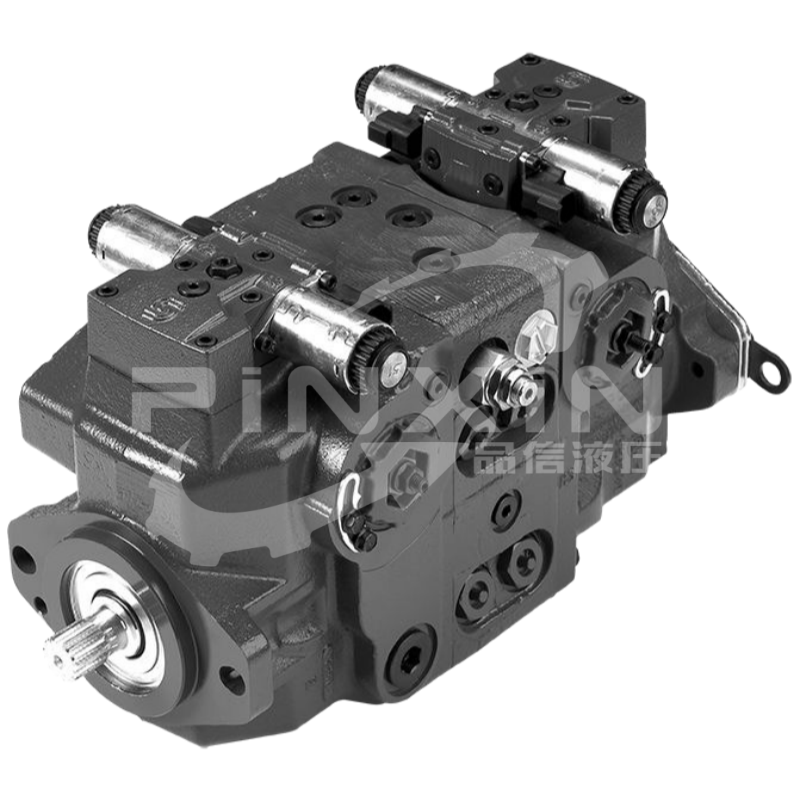

丹佛斯H1T系列轴向柱塞串泵

发布时间:2026-06-03 10:09:05 | 浏览次数：

丹佛斯H1T系列轴向柱塞串泵是专为移动机械闭环液压系统研发的串联式变量轴向柱塞泵，依托成熟的H1系列液压技术迭代升级，采用一体化串泵结构设计，可同时为两套独立液压行走回路提供稳定动力，是双路径驱动工程机械的核心动力部件。该系列泵涵盖45cm³、53.8cm³、60.4cm³、68cm³四种主流排量规格，凭借高效节能、操控精准、耐用可靠、集成度高的核心优势，广泛适配各类重载、复杂工况的移动液压设备，为设备实现双回路独立精准控制提供强劲保障。

一、核心结构设计

H1T系列串泵采用摇篮式斜盘变量结构与一体式串联布局，双泵体共用输入轴与安装基座，结构高度集成、体积紧凑，大幅节省设备安装空间，同时降低整机装配与维护成本。其核心传动结构采用两段式输入轴设计，可同步将动力传递至前后泵缸体，实现双泵独立变量、互不干扰，完美匹配双行走驱动、双作业机构等双路径液压应用场景。

产品油口统一采用SAE直螺纹O型圈密封结构，密封性能优异，可有效杜绝高压工况下的渗漏问题；核心液压控制油路配备可更换精密过滤滤网，根据控制类型不同适配125μm-175μm高精度过滤，拦截油液杂质，保护阀芯、伺服活塞等精密核心部件，大幅提升整机抗污染能力与运行稳定性。同时支持顺时针、逆时针两种旋向选择，可灵活适配不同设备的动力布局需求。

二、核心产品优势

1. 双泵独立驱动，适配双回路工况

作为专用串泵产品，H1T系列前后泵可独立完成变量调节、方向切换与压力匹配，能够为两套独立液压传动系统分别输出动力，完美解决大型移动机械左右行走、前后作业机构的同步与独立控制需求，彻底规避单泵分流带来的动力损耗、压力不均、动作滞后等问题，大幅提升设备作业协调性与操控精度。

2. 多模式精准控制，适配多元工况

该系列泵搭载多元化智能控制方案，覆盖液压比例、电气比例、三位换向、手动越权等多种控制模式，可精准匹配不同设备的操控逻辑与作业需求。包含HDC液压比例控制、EDC电比例控制、FNR三位电控、NFPE无反馈电比例控制、MDC机械手动控制等主流控制方式，支持12V/24V电压适配，部分型号搭载斜盘摆角传感器，可实现闭环精准调控，流量、压力响应线性度极高。同时可搭配不同规格阻尼孔，灵活调节泵体响应速度，适配高速作业、平稳启停、精准微调等各类工况。

3. 高效节能，运行经济性优异

依托丹佛斯成熟的轴向柱塞泵流体优化技术，H1T系列泵体内部流道经过精密优化，容积效率与机械效率大幅提升，高压重载工况下依旧保持低损耗运行。变量系统可根据设备负载实时自适应调节排量，按需输出动力，避免无效功率损耗，有效降低设备燃油消耗与运行成本。同时，设备失压、信号丢失时，斜盘可自动回中位，杜绝空转能耗与设备误动作，进一步提升作业安全性与节能性。

4. 重载耐用，适配严苛工况

核心部件采用高强度合金材质，柱塞、缸体、配流盘等摩擦副经过精密加工与特殊耐磨处理，抗磨损、抗冲击、抗疲劳性能优异，可长期适应高压力、高负荷、高频启停的重载作业场景。整体结构抗震动、抗冲击，密封性与结构稳定性适配户外粉尘、潮湿、高低温等恶劣工况，故障率低、使用寿命长，大幅降低设备停机维护频次与运维成本。

5. 高集成易适配，安装维护便捷

一体化串联集成设计，相较于双泵分体式装配方案，结构更紧凑、重量更轻，有效简化整机液压管路布局。产品支持多种后端盖、安装法兰、排量限制器定制选项，适配性极强；模块化控制单元拆装便捷，核心过滤部件可单独更换，日常维护简单高效，无需整体拆解泵体，大幅提升运维效率。

三、产品系列与技术参数

H1T系列提供四种排量规格，覆盖45cm³ 至68cm³ 的排量范围。

技术参数	45	53	60	68
排量（cm³）	45.0 [2.75 in³]	53.8 [3.28 in³]	60.4 [3.69 in³]	68.0 [4.15 in³]
额定转速下流量（L/min）	153 [40 US gal/min]	183 [48 US gal/min]	210 [55.5 US gal/min]	238 [62.8 US gal/min]
最大位移理论扭矩（N·m/bar）	0.8	0.9	0.96	1.08
旋转组件转动惯量（kg·m²）	0.0077	0.0078	0.0143	0.0143
质量/干重（kg）	65 [143 lb]	65 [143 lb]	96.2 [212 lb]	96.2 [212 lb]
油液容量（L）	2.3 [0.61 US gal]	2.3 [0.61 US gal]	4.2 [1.1 US gal]	4.2 [1.1 US gal]
安装法兰	SAE B（ISO 3019-1，特殊螺栓）	SAE B	SAE C（ISO 3019-1）	SAE C

四、产品设计

H1T 串泵采用摇架式斜盘设计，这是一种成熟可靠的变排量技术方案。泵内部的摇架式斜盘可根据控制信号改变倾斜角度，从而在零至最大排量之间无级调节流量输出。当斜盘摆动至中位（零排量）对侧时，液压油流向随之反向。

串联设计是该产品最大的结构特点。H1T 通过一根两段式输入轴将旋转动力传递至前后两个缸体，两段轴之间采用花键联轴器连接，并由前后及中心位置的多组轴承支承。每个缸体包含九个往复运动的柱塞，缸体弹簧、球导套和滑靴保持器将滑靴固定在斜盘上。当缸体旋转时，滑靴沿倾斜的斜盘滑动，柱塞随之往复运动，通过配流盘实现油液从一侧吸入、从另一侧排出的完整工作循环。少量油液从缸体/配流盘和滑靴/斜盘的界面流过，用于润滑和冷却，并通过壳体泄油口返回油箱。外置补油泵提供洁净冷却油液，补充润滑油的消耗并维持系统最低回路压力。

H1T 还集成了多项结构性优势。与独立组合的双泵方案相比，集成式串泵长度更短，共用一个吸油口和壳体泄油口，共用控制压力切断阀，并集成了解刹车阀，在降低整机空间占用的同时提升了系统集成度。内置补油泵可为系统提供油液和冷却，泵体允许垂直安装。

五、典型应用场景

凭借双回路独立驱动、精准可控、稳定耐用的核心特性，丹佛斯H1T系列轴向柱塞串泵广泛应用于各类需要双路径独立液压驱动的移动工程机械，核心适配场景包括：

路面机械：摊铺机、平地机、铣刨机双行走驱动系统；
工程机械设备：大型滑移装载机、履带式工程机械双回路动力系统；
环卫设备：大型清扫车、洗扫车双作业机构液压系统；
特种移动设备：矿山井下设备、农用大型机械、港口小型作业机械的双闭环液压传动系统。

丹佛斯H1T系列轴向柱塞串泵聚焦双回路移动液压系统核心需求，以一体化集成结构、多元化精准控制、高效节能性能、严苛工况适配能力为核心优势，解决了传统分体双泵布局繁琐、能耗高、操控精度低、稳定性差的行业痛点。作为高性能、高可靠性的闭环液压动力核心，该系列产品可有效提升工程机械的作业效率、操控体验与运行稳定性，降低整机运维成本，是双路径液压驱动设备的优选动力解决方案。

本公司仓库大量现货，均为原厂全新正品，型号规格齐全，具体信息联系本公司热线：13989357668 / 18042006239 / 18368000796

83052984	H1T045RAANA4C1NE7FG1T330303030MP24PNNNNS01
83053319	H1T045RAANA4C2NE7FG6T342424242MP28PNNNNS01
83054559	H1T045RAANA2C3NE7FG1T342424242MP24PNNNNS01
83054560	H1T045RAANA3C3NE7FG1T342424242MP24PNNNNS01
83055679	H1T045RAANA2C1NE7FG5H135353535NP20P3C07NNN
83056952	H1T045RAANA2C3NE7FG5TN38383838MP20PNNNNS01
83057037	H1T045RAANM1C2BE7FG5H138383838NP24PNNNNNNN
83058149	H1T045RAANA4C1ND1FG5TN40204025MP24PNNNNS01
83058507	H1T045RAANA3C2NE7FG1H342424242NP26PNNNNNNN
83064626	H1T045RAANNNC3CE7FG1H330303030NP26P1NNNNNN
83078034	H1T045RAANA4C2NE7FG6H342424242NP24PNNNNNNN
83084413	H1T045RAANA5C1NE7FG1H230302828NP26PNNNNNNN
83085472	H1T045RAANA5C2NF7FG5NN33333333NP24PNNNNNNN
1401230	H1T045LAANB6C1BE7FG5NN25254040NP20PNNNNNNN
1401231	H1T045LAANA5C3NE7FG8H835353535NP28PNC01NNN
1401234	H1T045LAANA2C3ND1FG5H240404040NP20PNNNNNNN
1401235	H1T045LAANA3C2NE7FG5H325252525NP20PNNNNNNN
80001588	H1T045LAANA2C2NE7FG5NN42424242NP20PNNNNNNN
80005833	H1T045LAANB6C1BE7FG5NN25254040NP20P3NNNNNN
80006449	H1T045LAANA5C1NE7FG1H335353535NP24PNNNNNNN
80006672	H1T045LAANA3C2NE7FG1H233333333NP24PNNNNNNN
83001391	H1T045LAANA3C1NE7FG5H220202020NP20PNNNNNNN
83002908	H1T045LAANA3C2NE7FG6H235353535NP24PNNNNNNN
83002965	H1T045LAANA3C1NE7FG5H220202020NP20PNNNNNNN
83005261	H1T045LAANA2C2ND1FG5H240404040NP20PNNNNNNN
83006643	H1T045LAANA2C2NE7FG5NN42424242NP20PNNNNNNN
83006667	H1T045LAANA4C1NE7FG5T335353535MP24PNNNNS01
83007353	H1T045LAANA4C2ND1FG1H242424242NP24PNNNNNNN
83008415	H1T045LAANA4C1NE7FG5TN23232323MP24PNNNNS01
83008703	H1T045LAANA5C3NE7FG8H835353535NP28PNC01NNN
83055792	H1T053RAANA4C2NE7FG1T225252525MP24PNNNNS01
83056719	H1T053RAANA4C3NE7FG5H330303030NP28PNNNNNNN
83057036	H1T053RAAAM1C2BE7FG5H338383838NP24PNNNNNNN
83058803	H1T053RAAAA3C3NE7FG5T235353538MP26PNNNNS01
83059364	H1T053RAANA4C3NE7FG1H338383838NP24PNNNNNNN
83059828	H1T053RAANA5C2NE7FG1TN35353535MP24PNNNNS01
83060444	H1T053RAAAA2C2NE7FG5H235353535NP26PNNNNNNN
83064616	H1T053RAANA4C1ND1FG5H238203820NP24PNNNNNNN
83069514	H1T053RAAAA4C1NE7FG5T233332828MP20PNNNNS01
83069515	H1T053RAANA4C2NE7FG1NN25252525NP24PNNNNNNN
83085576	H1T053RAANA4C1ND1FG5H238202038NP24PNNNNNNN
83085896	H1T053RAANA2C3ND1FG6H335353535NP34PNNNNNNN
80006656	H1T053LAANA2C2ND1FG1H338383838NP24PNNNNNNN
83005145	H1T053LAANA5C2NE7FG1H230303030NP24PNNNNNNN
83007300	H1T053LAANA5C2NE7FG1H228282828NP20PNNNNNNN
83007622	H1T053LAANA2C2NE7FG1H338383838NP24PNNNNNNN
83008706	H1T053LAANA4C1NE7FG1H333333333NP24PNNNNNNN
83010567	H1T053LAANA5C2NE7FG5T328282828MP24PNNNNS01
83012587	H1T053LAANA4C2NE7FG1H335353535NP30PNNNNNNN
83014362	H1T053LAANA5C2NF7FG1TN33333333MP24PNNNNS01
83018592	H1T053LAANA5C2NE7FG1NN38383838NP24PNC10NNN
83024463	H1T053LAANA4C2ND1FG1NN33333333NP24PNNNNNNN
83027670	H1T053LAANA5C3NF7FG5TN33383838MP24PNNNNS02
83027924	H1T053LAANA5C2NE7FG1T220202020MP24PNNNNS02
83029504	H1T053LAANA5C2NE7FG1T238283828MP24PNNNNS01
83031344	H1T053LAANA2C1NE7FG5TN23232323MP22PNNNNS01
83032557	H1T053LAANA5C2BF7FG1NN38383838NP24PNNNNNNN
83032727	H1T053LAANA4C3BE7FG1TN30303030MP28PNNNNS01
83032780	H1T053LAANB1C2BE7FG1T220202020MP24PNNNNS02
